Большая часть котлов наружного размещения на российском рынке, к сожалению, не соответствует нормам РФ и требованиям технических регламентов. Эта тема очень обширная, и чтобы ее охватить, необходимо писать статью на много страниц - я же подсвечу простые и очевидные истины, хотя быть не многословным в технических вопросах у меня получается редко.
Это поможет Вам не сделать ошибок, и получить тот результат, который вы для себя желаете.
Чтобы правильно сравнить газовые котлы наружного размещения, необходимо не нарушать первый Закон логики - "Закон тождества". Мы должны понимать под этим словом с Вами одно и то же - я разбирал подробно определение КНР в статье "Требования к установке котлов наружного размещения газовых и монтажу уличных газовых котлов, их проектированию и монтажу".
И рейтинг мы составим именно на основании соответствия нормам, законам, и техническим регламентам. Ведь зачастую котлы наружного размещения относятся к опасным производственным объектам.
Оглавление
- Определение котла наружного размещения
- Пример КНР нарушающих нормы и регламенты
- Удобство обслуживания и эксплуатации
- Сравнительная таблица КНР
- Заключение
Определение газового котла наружного размещения
Котельная наружного типа (котел наружного размещения мощностью свыше 360кВт) – это котельная или теплогенераторная установка блочного исполнения, размещаемая вне здания в легких ограждающих конструкциях без обслуживаемого внутреннего пространства, мощностью свыше 360кВт включительно. Определение данное на основании СП 89.13330.2016 «Свод правил. Котельные установки. Актуализированная редакция СНиП II-35-76».
Из определения КНР и следует самое главное - котел наружного размещения должен соответствовать всем требованиям СП "Котельные установки". А так ли это у различных производителей? В настоящее время большинство котлов наружного размещения различных производителей не соответствуют требованиям норм и правил.
Теплогенераторные наружного обслуживания (котел наружного размещения мощностью до 360кВт) в данной статье мы рассматривать не будем.
При сдаче КНР ресурсоснабжающей организации или инспекции Ростехнадзора Заказчик пытается прикрыть несоответствие нормам и законодательству, Сертификатом соответствия промышленной безопасности, Сертификатом соответствия ТС - но это всего лишь "фиговый листок". Никакого права на нарушение Свода правил он не дает!
Пример несоответствия требованиям норм и правил отдельных котлов наружного размещения
Приведу Вам очень простой пример, с выдержками из СП "Котельные установки":
Для водогрейных котлов при сжигании газообразного и жидкого топлива следует предусматривать устройства, автоматически прекращающие подачу топлива к горелкам при:
- при повышении или понижении давления газообразного топлива перед горелками;
- понижении давления жидкого топлива перед горелками за регулирующей арматурой;
- понижении давления воздуха перед горелками с принудительной подачей воздуха;
- уменьшении разрежения и(или) повышения давления в топке;
- погасании факелов горелок, отключение которых при работе котла не допускается;
- повышении температуры воды на выходе из котла;
- повышении или понижении давления воды на выходе из котла;
- уменьшении установленного наименьшего расхода воды через котел;
- остановке ротора форсунки;
- неисправности цепей защиты.
В котельной следует предусматривать светозвуковую сигнализацию:
- останова котла;
- аварийной остановки турбоустановки;
- срабатывания защиты;
- засорения масляного фильтра турбоустановки;
- засорения парового сита турбоустановки;
- понижения температуры и давления жидкого топлива в общем трубопроводе к котлам;
- снижения давления воздуха в общем коробе или воздуховодах;
- наличия факела на горелках, оснащенных ЗЗУ;
- наличия факела запального устройства;
- пожара в воздухоподогревателе;
- срабатывания автоматического устройства «подхвата» пылеугольного факела;
- срабатывания защит, предусмотренных 15.9 и 15.10 СП;
- повышения температуры в газоходе перед системами газоочистки;
- повышения и понижения температуры жидкого топлива в резервуарах;
- повышения температуры подшипников электродвигателей и технологического оборудования (при требовании заводов-изготовителей);
- повышения температуры в баке рабочей воды системы вакуумной деаэрации;
- повышения температуры пылегазовоздушной смеси за мельницей или сепаратором;
- повышения температуры воды к анионитным фильтрам; повышения температуры охлажденной воды за градирней оборотной системы чистого цикла шлакозолоудаления;
- уменьшения разрежения в газоходах за системами газоочистки;
- повышения и понижения давления газообразного топлива в общем газопроводе к котлам;
- понижения давления воды в каждой питательной магистрали;
- понижения давления (разрежения) в деаэраторе;
- понижения и повышения давления воды в обратном трубопроводе тепловой сети;
- повышения давления воздуха перед каплеотделителем повышения и понижения расхода воды к осветлителям;
- повышения уровня в шламоотделителе и шламоуплотнителе осветлителя;
- понижения уровня в бункере сырого топлива (для систем пылеприготовления с прямым вдуванием);
- понижения и повышения уровня в бункерах пыли;
- повышения уровня угля в головных воронках узлов пересыпки систем топливоподачи;
- повышения верхнего уровня в батарейном и пылевом циклонах;
- отклонения верхнего и нижнего уровней в сборном бункере золы;
- повышения уровня в дренажных приямках;
- повышения и понижения уровня воды в баках (деаэраторных, аккумуляторных, систем горячего водоснабжения, конденсатных, осветленной воды системы химводоподготовки;
- нагретой и охлажденной воды чистого цикла оборотной системы водоснабжения; нагретой и охлажденной воды оборотной системы шлакозолоудаления (ШЗУ);
- шламовых вод, шлама и осветленной воды топливоподачи;
- системы утилизации сточных вод и др.), а также повышения и понижения раствора реагентов в мерниках при автоматизированных системах химводоподготовки;
- повышения и понижения уровня жидкого топлива в резервуарах;
- понижения значения pH в обрабатываемой воде (в схемах химводоподготовок с подкислением) и повышения значения pH (в схемах с подщелачиванием);
- прекращения подачи топлива из бункера сырого топлива в мельницу (для систем пылеприготовления с прямым вдуванием);
- отсутствия напряжения на рабочем и резервном вводах питания;
- неисправности оборудования всех систем и установок котельных.

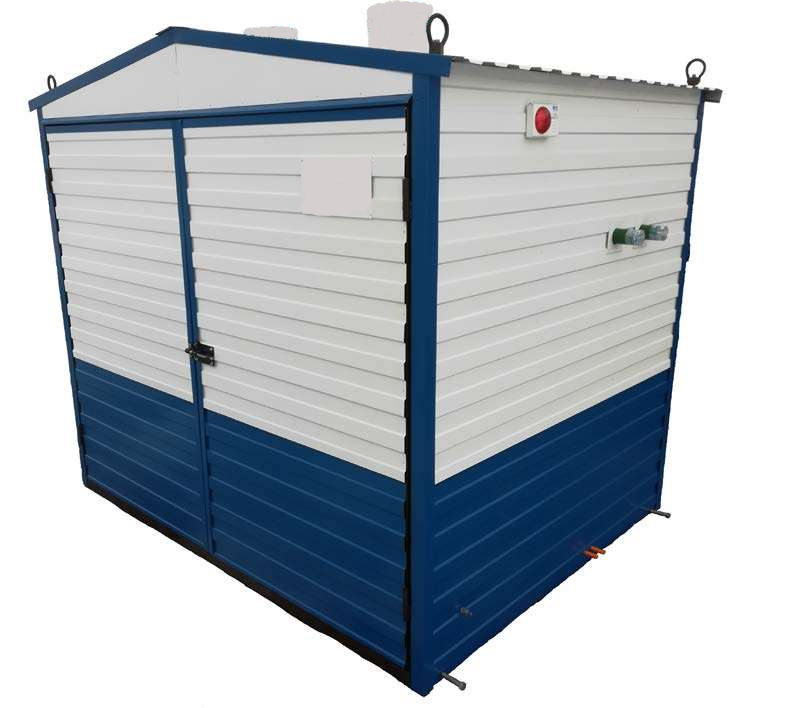

Все котлы наружного размещения, на момент написания статьи, разработанные на базе котлов наружного размещения RS-H, выпускавшихся Туймазинским Заводом котельного оборудования, а это КНР серии НК "Ирбис", серии КСВО "Стрела", серии Borex-N "Боркотломаш", серии RS-H "Rossen" (Россэн), серии НК "Туймазинский котельный завод" - не соответствуют требованиям СП "Котельные установки".
В них отсутствует световая сигнализация высокого и низкого давления газа на щите, нет показывающих манометров по газу на каждом котле, и тд.
Что из этого следует? Что при проверке котельной наружного размещения Инспектор Ростехнадзора, Госстройнадзора, или Ресурсоснабжающей организации задаст Вам обоснованный вопрос: "А где на шкафе управления и сигнализации световая индикация низкого и высокого давления газа"? И такие вопросы они задают постоянно!
Почему продолжают выпускать это оборудование - ответ прост, они его не сдают и не вводят в эксплуатацию, не составляют исполнительно-техническую документацию, с момента покупки КНР все эти проблемы Ваши, Вы сдаете котел наружного размещения и устраняете замечания!
Удобно вести наладку котлов, когда вы не видите давления газа? И не стоит говорить, что достаточно манометрической станции - чтобы увидеть падение давления при одновременном пуске двух котлов на 100% мощности число ваших действий по наладке вырастет значительно, если задача еще и в настройке ГРПШ. Не нормальная ситуация, когда в газопотребляющем оборудовании нет показывающих приборов.
Постоянно к нам обращаются для доработки КНР с проведением сварочных работ, и дополнительного монтажа шкафа сигнализации - и со временем таких заказов будет становиться больше.
А пробовали Вы пройти Главгосэкспертизу с котлами наружного размещения? Вы догадываетесь, какой СП откроет эксперт, и какие вопросы Вам он будет задавать?
В разных регионах России сложилась различная практика и традиции: в Москве и Московской области, а также Санкт-Петербурге, внимание обращают на систему газоснабжения котлов, в Омске требуют в нем наличие окон, а в Республике Татарстане вспомнят о чем-то другом из требований СП.
Пример удобства обслуживания и реальной эксплуатации в зимнее время

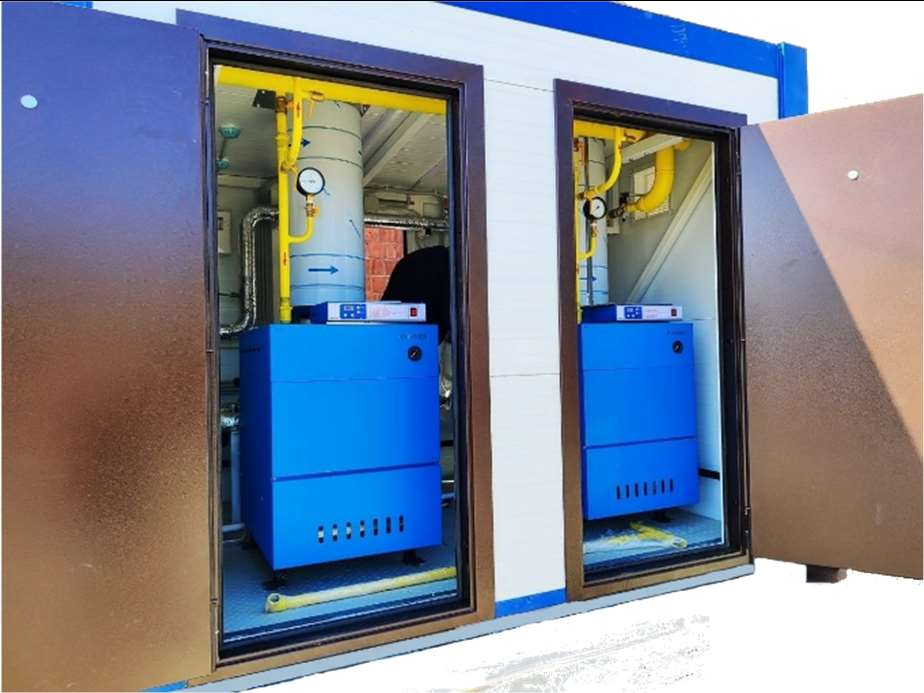

В свое время я установил множество котлов наружного размещения завода Rossen серии RS-H по всей Москве Московской области, были аварийные ситуации, но не глобальные: крыса заползла в подстанцию, и пропало электричество на несколько часов, проблемы с газовым редуктором - все решалось легко. Даже наш офис отапливается этим КНР старого производства Rossen.
Но, однажды ночью в 2020 году, когда на улице было -28 градусов, пришло уведомление, что в Химках ночью встал в аварию газовый котел наружного размещения на 800кВт (два котла RS-A 400), причина банальная: строители подключили новую очередь строительства к тепловой сети, не промыв систему отопления, и грязью и окалиной забило фильтр в котле. Задача тривиальная, решается просто, но оказалось не все так просто.
Пока приехал инженер, а потом и я, прошло уже 4 часа, температура теплоносителя упала до 30 градусов. При вскрытии "пациента" начались проблемы. Прокладка присохла и порвалась, а ни одна подобного диаметра не подходила - пришлось вырезать её по месту.
Но это еще не все, при установке крышки водяного фильтра она треснула при затяжке болтов, видимо полежав на морозе. В итоге, просверлив в стальной пластине 5мм отверстия под болты мы прижали ее, проложив пространство между крышкой и пластиной резиной.
На все по времени у нас ушло еще три часа до момента пуска КНР в работу - последний раз я так замерзал, когда на севере Ханты-Мансийского автономного округа, при возвращении с обслуживания ЦДНГ (цеха добычи нефти и газа), у нас заглох вездеход, и мы ждали спасения часов пять (спасает рация).
Работа зимой на улице со сталью и водой отдельный вид пыток, и не надо мне рассказывать про трое перчаток и одежду потеплее: перчатки Вас не спасут, а одежду полярника взять негде!
Лечился я после этой ночи две недели, и урок усвоил навсегда. То, что всегда у Вас получалось быстро, можно и не повторить: сломается крышка фильтра, место сварки будет неудобным, не будет нужной запчасти, итд.

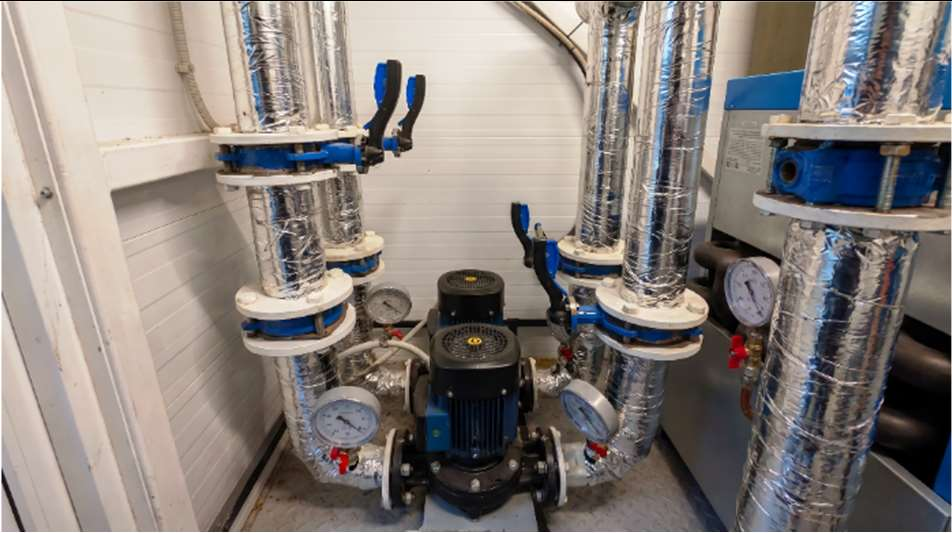

Поэтому важно, чтобы в КНР было пространство внутри, чтобы обслуживать и ремонтировать его в тепле, а также я рекомендую устанавливать дополнительно электрический конвектор - тепловая инерция гораздо меньше, чем у блочно-модульной котельной.
Так и появилась Серия котлов наружного размещения с пространством, достаточным для обслуживания.
Сравнительная таблица котлов наружного размещения: различия между котлами наружного размещения с обслуживаемым пространством и без него, различных производителей
Котлы наружного размещения без обслуживаемого пространства (не соответствуют нормам) |
Котлы наружного размещения без обслуживаемого пространства |
Котлы наружного размещения с обслуживаемым пространством |
| Серии НК "Ирбис", серии КСВО "Стрела", серии Borex-N "Боркотломаш", серии RS-H "Rossen" (Россэн), серии НК "Туймазинский котельный завод", и другие |
Серии RS-ZM "ГК "Завод мудульного энергооборудования, серии ALFA 100G "Модульные котельные системы" |
|
 |
 |
 |
| Замечания от Ростехнадзора в Москве,Московской области и Санкт-Петербурге | Принимаются Ростехнадзором в Москве,Московской области и Санкт-Петербурге | Принимаются Ростехнадзором в Москве,Московской области и Санкт-Петербурге |
| Не соответствуют СП 89.13330.2016 Котельные установки | Соответствуют СП 89.13330.2016 Котельные установки | Соответствуют СП 89.13330.2016 Котельные установки |
Конструкция блок-модуля |
||
| Ширина до 2450 мм (габаритный груз) | Ширина до 2450 мм (габаритный груз) | Ширина до 3450 мм (негабаритный груз) |
| Пространства для обслуживания водяной части нет, обслуживание зимой с улицы | Пространства для обслуживания водяной части нет, обслуживание зимой с улицы | В помещение блок-модуля можно физически ходить и выполнять работы по обслуживанию и ремонту вне зависимости от температуры наружного воздуха |
| Сэндвич-панель стена и кровля - 50мм | Сэндвич-панель стена и кровля - 50мм (100мм по заказу) | Сэндвич-панель стена - 100мм Сэндвич-панель кровля - 120мм |
| Нет огнезащиты конструкции (запрещена установка на кровле) | Огнезащита конструкции | Огнезащита конструкции |
Обвязка тепломеханическая |
||
| Резервный насос не обвязан (лежит в ящике внутри, зимой меняется с улицы) | Резервный насос не обвязан (лежит в ящике внутри, зимой меняется с улицы) | Резервный насос установлен в системе,переключение осуществляет контроллерОВЕН САУ-У |
| Фильтр водяной обслуживается с улицы | Фильтр водяной обслуживается с улицы | Фильтр водяной обслуживается изнутриблок-бокса |
| Отсутствет конвектор на случай авариной ситуации | Установлен конвектор отопления (в ALFA отсутствует) | Установлен конвектор отопления |
| Управление насосами Вкл/выкл | Управление насосами Вкл/выкл | Управление насосами контроллером ОВЕНСАУ-У |
 |
 |
 |
Обвязка внутреннего газоснабжения |
||
| Отсутствуют приборы показывающие давления газа на каждый котел – не принимается инспектором Ростехнадзора | Приборы показывающие давления газа на каждый котел | Приборы показывающие давления газа на каждый котел |
| Клапан электромагнитный с ручным взводом КЗГЭМ DN 80 НД - (невозможность ручного взвода при пропадании э/э для котельных мощностью свыше 360кВт) | Клапан электромагнитный с ручным взводом КЗГЭМ DN 80 НД - (по заказу клапан электромагнитный Madas EVP/NC) | Клапан электромагнитный с ручным взводом КЗГЭМ DN 80 НД - (по заказу клапан электромагнитный Madas EVP/NC) |
| Отсутствует устройство отбора проб послепродувки газопровода (в старых изделиях) | Отбор проб газопровода на каждом котле | Отбор проб газопровода на каждом котле |
| Отсутствет штуцер-ввод под напоромер дымохода | Штуцер-ввод под напоромер дымохода | Штуцер-ввод под напоромер дымохода |
| Отсутствует удаленный сброс аварий | Удаленный сброс аварий котельной по GSM (по заказу Шкаф удалённого управления котлами, мониторинга котельной, диспетчеризации GSM и сигнализации на базе контроллеров Zont h1000+ pro.v2, Zont h2000+ pro.v2, MyHeat PRO) | Удаленный сброс аварий котельной по GSM (по заказу Шкаф удалённого управления котлами, мониторинга котельной, диспетчеризации GSM и сигнализации на базе контроллеров Zont h1000+ pro.v2, Zont h2000+ pro.v2, MyHeat PRO) |
| Отсутствует контроллер САУ-У Овен переключения насосов (основной/резервный) | Отсутствует контроллер САУ-У Овен переключения насосов (основной/резервный) | Насосная группа оснащена контроллером защиты от сухого хода и равномерной наработки |
| Контроллер каскада Овен КТР 121 – по заказу | Контроллер каскада Овен КТР 121 – по заказу | Контроллер каскада Овен КТР 121 – по заказу |
| Отсутствуют сигнализации на шкаф автоматизации и управления – не принимается инспектором Ростехнадзора | Вывод на переднюю панель шкафа ШУС иудаленная диспетчеризация | Вывод на переднюю панель шкафа ШУС иудаленная диспетчеризация |
Заключение
В заключение хочется сказать, что требования одного инспектора Ростехнадзора не обязательно совпадут с картиной мира другого. Субъективного при приемке КНР, к сожалению, много. Основная причина - противоречие норм и сводов правил, они еще очень "сырые" в этой части.
Если у вас не принимают в эксплуатацию КНР, давая обоснованные замечания, то путь у Вас один: приводить его в соответствие требованиям - устанавливать в котел дополнительную автоматику сигнализации и управления, приборы контроля и показывающие, вваривать в газопроводы штуцеры отбора проб, ставить манометры, итд.
Пока я писал эту статью, на объекте в Балашихе, где установлен RS-H NEW 800 кВт, я столкнулся со следующей ситуацией - при переключении насосов котельного контура происходил сильный гидроудар с грохотом. Причина оказалась не в насосе или котловом контуре: пружина в клапане обратном после второго насоса оказалась с заводским браком, и требовалась его замена (спас опытный наладчик, я бы без его помощи не смог сразу догадаться, не сталкивался с такой причиной). При переключении насосов клапан закрывался уже значительно позже, с началом работы второго насоса (стандартная уставка САУ-У Овен 2 секунды на включение второго насоса). Клапанов обратных любого диаметра и ширины я с собой не вожу, было воскресенье - и радовало душу, что насос с резервом, и на дворе уже весна.
Одно можно сказать с уверенностью сказать: если Вы строите для себя, думайте о том, как Вы будете эксплуатировать эту котельную следующие 15-20 лет!
